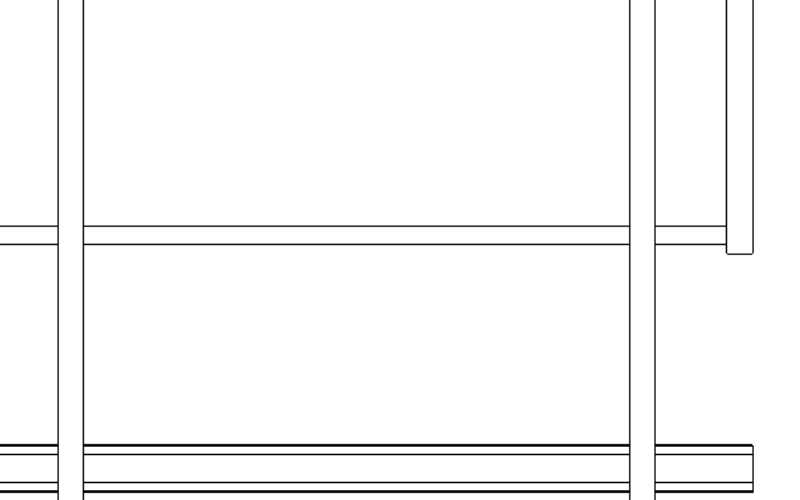

Zij-gemonteerde GVK leuning
SL-CT5438-GZ
Dit GVK kunststof leuningwerk van isophtaal polyester is geschikt voor diverse toepassingen en wordt zij-gemonteerd toegepast. Dit type is leverbaar in meerdere afmetingen en uitgevoerd met een duurzame, onderhoudsarme afwerking.
- Harstype
- Isophtaal Polyester
- Kleur
- Grijs
- Handrail
- Ergonomische toprail (ISO)
- Knierail
- Buis 38 x 38 x 3 mm (ISO)
- Staander
- Vierkantprofiel 54 x 54 x 6,35
Veelgestelde vragen over dit rooster
-
NEN-EN-ISO 14122 is een internationaal vastgestelde ISO-norm, die binnen Europa is overgenomen als EN-norm en in Nederland wordt gepubliceerd als NEN-EN-ISO 14122. De norm beschrijft eisen voor vaste toegangssystemen, waaronder:
- bordessen
- trappen en trapladders,
- ladders
- leuningen en hekwerken
Deze onderdelen samen vormen (binnen FlexxCon) een GVK-constructie.
Wat zegt deze norm over GVK-constructies?
De norm geeft richtlijnen voor onder andere:
- afmetingen en hellingshoeken van trappen en ladders
- minimale bordesafmetingen en vrije doorgangen
- leuninghoogtes, knieregels en valbeveiliging
- ergonomie en veiligheid bij gebruik
De beoordeling vindt altijd plaats op het niveau van de totale constructie, niet per afzonderlijk onderdeel.
Ontwerpverantwoordelijkheid
Wanneer wij uitsluitend produceren op basis van een door jou aangeleverd ontwerp, wordt dit ontwerp niet standaard getoetst aan NEN-EN-ISO 14122.
Alleen wanneer:
- wij ook de engineeringfase verzorgen, of
- expliciet is afgesproken dat het ontwerp aan NEN-EN-ISO 14122 wordt getoetst,
kunnen wij bevestigen dat de constructie conform deze norm is gecontroleerd.
Dit wordt in dat geval altijd duidelijk vastgelegd in de offerte of opdracht.Samengevat
- NEN-EN-ISO 14122 is een norm voor veilige vaste toegang
- voor GVK-constructies geldt: de totale samenstelling is bepalend
- productie op basis van een klantontwerp is niet automatisch norm-getoetst
- normtoetsing vindt alleen plaats bij engineering of expliciete afspraak
👉 Twijfel je of een GVK-constructie moet voldoen aan NEN-EN-ISO 14122? Neem gerust contact met ons op — wij stemmen dit graag vooraf met je af.
-
Wij ontwerpen zelf GVK-constructies, maar kunnen ook werken op basis van uw ontwerp. Een aangeleverd ontwerp of schets kan prima dienen als basis voor een prijsopgave. Wanneer een project verder wordt uitgewerkt richting productie, maken wij doorgaans een eigen ontwerp.
Dit doen we om meerdere redenen:
• het goed laten aansluiten op aangrenzende constructies en situaties,
• het vastleggen van constructieve uitgangspunten,
• en het opstellen van onderdeel- en samensteltekeningen die nodig zijn voor onze productie.⚙️ Tekeningen en bestandsformaten
Wij tekenen onder andere in Tekla en AutoCAD en kunnen werken met verschillende bestandsformaten. Daardoor kunnen wij eenvoudig aansluiten op het bestaande ontwerp, tekening of BIM-model.Heb je al tekeningen beschikbaar? Dan gebruiken wij die graag als uitgangspunt. Moeten zaken nog worden uitgewerkt of geoptimaliseerd, dan pakken wij dat in overleg op.
👉 Of je nu al een volledig ontwerp heeft of nog in de ontwerpfase zit: wij denken graag mee en zorgen voor een maakbare, goed aansluitende GVK-constructie.
